Tlaková sonda pro Aladin Air X a Air Z - amatérská výměna baterie


Sonda se rozebírá docela dobře.
Černý plastový kryt drží tři samořezné šroubky na šroubovák Torx. Díry v hlavách šroubků jsou z továrny zaplněny nějakým tmelem, poměrně dobře se dá dostat ven tak, že se doprostřed tmelové kapky navrtá dírka a nějakým špičatým nástrojem se pak dá tmel vyšťourat.

Jako všechna zde zatím popsaná zařízení, i sonda
je vyplněna olejem !

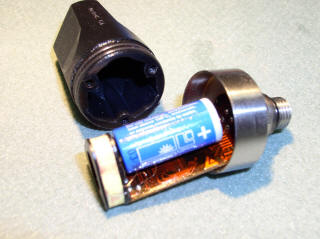

Po odšroubování všech tří šroubků je zapotřebí opatrně stáhnout plastový kryt. Opatrně proto, aby nedošlo k poškození elektroniky, hlavně přívodů k tlakovému sensoru a vysílací cívce (ty jsou opravdu tenounké), a také aby olej nevystříknul. Pracujte v gumových rukavicích !

Baterie v sondě je menší než v Aladinech, označení má SL-761 XVML, je velikosti 2/3 AA (3,6V 1,5Ah) a něco podobného se dá sehnat tady pod označením SL-761PT.

Před vyndaváním baterie je nutné opatrně sejmout vysílací cívku (je nasazena na desce plošného spoje) a zajistit ji tak, aby nedošlo k utržení tenkých přívodů. K vyndání staré baterie je zapotřebí opatrnosti, nejlépe se to dělá dobrou odsávačkou, ale jde to i tak, že se štípacími kleštičkami odštípnou oba vývody na straně (-) kontaktu a po ohřátí pájkou se pomocí pinzetky vytáhnou zbytky vývodů z desky. (+) vývod je nutné ohřát pájkou a vytáhnout i s baterií, odsávačkou se k němu dostat nedá.

Pokud chcete baterii měnit preventivně, ještě než odejde (což důrazně doporučuji, protože se vyhnete problematické resetovací proceduře - viz níže) je asi jednodušší použít metodu výměny baterie "pod napětím" s pomocí zálohovací baterie.

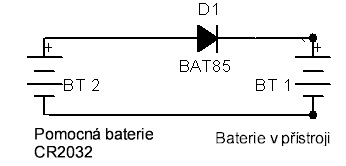

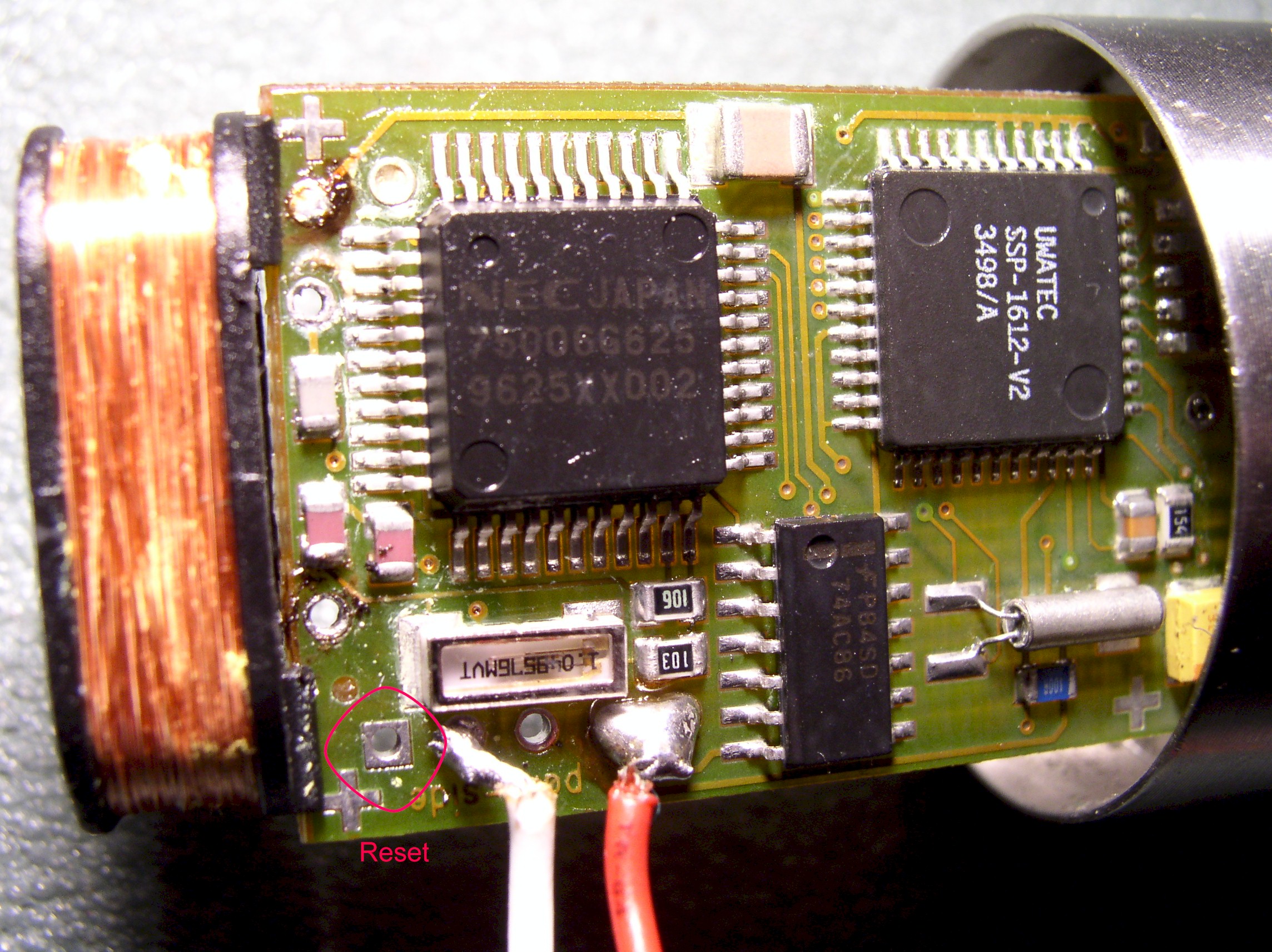

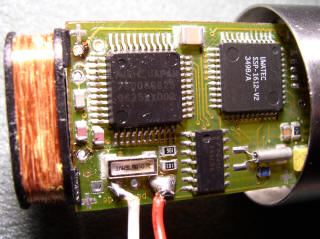

Připojení zálohovacího napětí je naznačeno na obrázcích. Červený kablík na obrázku vlevo je "+" . K zálohování jsem použil osvědčenou baterii CR2032 a diodu BAT85... Při použití tohoto postupu je nutné dávat velký pozor na případný zkrat !

POZOR : podle posledních poznatků nejspíš existuje několik variant sondy, přičemž některé varianty se po výměně baterie již nerozeběhnou a vyžadují reset. Různými pokusy jsem zjistil, že lze reset pravděpodobně provést následujícím postupem:

Poslední bod opravdu nemohu moc doporučit, občas funguje, a když už je baterie v sondě stejně mrtvá, dá se to zkusit, nicméně podle pokusů může další resetování prováděné poté, co již sonda naběhla, mít za následek ztrátu kalibrace a případně i zablokování sondy. Důrazně proto doporučuji používat v případě, že se sonda sama neprobudí, při oživování sondy osciloskop a sledovat, zda již sonda neprocitla a nezačala vysílat !

Kde sehnat náhradní olej na případné doplnění zjistíte tady.
Rozhodně nepoužívejte nic nevyzkoušeného (už vůbec ne glycerín, je elektricky vodivý a mísitelný s vodou !), olej musí být dokonale nevodivý a neagresivní k součástkám !

Celá operace  je  trochu piplačka, protože prostoru na práci je málo, otvory pro nožičky baterie jsou těsné, a musí se dávat velký pozor na utržení vývodů vysílací cívky, ale když se netřesou ruce, dá se pracovat i pistolovou pájkou..
